Guide lineari e cilindri elettrici

THK
ASSI E MODULI LINEARI

Vite a ricircolo di sfere con passo da 1 mm a 25 mm

Le principali caratteristiche:

  • Lunga durata: 20.000 Km con la massima capacità di carico applicata.
  • Funzionamento a lungo termine senza manutenzione: la guida con sfere ingabbiate, offre un funzionamento a lungo termine privo di manutenzione. Struttura di carico bilanciata nelle 4 direzioni.
  • Alta velocità: di esercizio
  • Facile assemblaggio: semplifica l’installazione e l’assemblaggio.
  • Versatile: queste unità consentono corse multiple di 50 mm sino a un massimo di 1.700 mm.
ロゴ
Norgren
CILINDRI ELETTRICI NORGREN

I cilindri elettrici a stelo sono completati da una gamma di servomotori CA ad alte prestazioni. I motori possono essere montati assialmente o in parallelo. Principali caratteristiche:

– Montaggio assiale o parallelo in quattro posizioni

– Le opzioni IP65 per i motori assiali e paralleli garantiscono il funzionamento dei cilindri in ambienti polverosi e umidi

– Offriamo un’ampia gamma di coppie da 0,16 Nm a 10,5 Nm e una selezione di opzioni di feedback

Norgren screen RGB colour
ATTUATORI MECCANICI LINEARI

Soluzioni lineari con vite a ricircolo, trapezia, a cinghia e cilindri elettrici

assolutamente componibili e personalizzabili

Le guide lineari e cilindri elettrici di Smart Automation si adattano ad ogni possibile esigenza industriale.

I nostri attuatori lineari nascono da profili proprietari studiati per ottenere le massime prestazioni con strutture compatte e facilmente integrabili nel progetto. Aiutiamo il progettista a selezionare i nostri assi lineari o, eventualmente gli attuatori rotativi più adatti in base ai criteri di Velocità, Carico (Momento applicabile), Accuratezza, Livello protettivo ed Economicità per essere sempre in linea con i requisiti prestazionali e di budget previsti dall’applicazione.

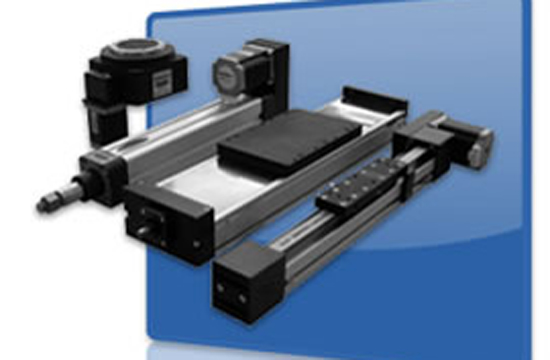

La nostra gamma nel campo delle guide e cilindri elettrici lineari

La gamma di Smart Automation nel campo delle guide lineari, cilindri elettrici e tavole rotanti è ampia e pronta a soddisfare ogni esigenza. Si compone di:

Guide lineari (Linear actuator) con movimentazione a cinghia.

Assi lineari a vite a ricircolo (anche in versione Cilindro elettrico)

Guide lineari motorizzate

Cilindri elettrici a vite rullata o a ricircolo

Tavole rotanti (Rotary table)

La guida lineare a cinghia è composta di una serie di soluzioni che prevedono l’utilizzo di guide lineari a ricircolo o sistemi a rotelle nel caso di sistemi ad elevata velocità per applicazioni anche con carichi estremamente elevati

Tutti i Profili sono autoportanti in alluminio 6060 anodizzato con elevate caratteristiche meccaniche e resistenza a flessione e torsione e realizzati con attenzione alle massime prestazioni possibili.

Sono dotati di cave per l’inserimento di accessori o per la costruzione di soluzioni cartesiane.

Le tolleranze dei profili sono conformi alle norme UNI 3879.

Di seguito qualche caratteristica fondamentale delle guide lineari e cilindri elettrici di Smart Automation:

  • Diagnostica

La tecnologia sviluppata permette in ogni configurazione la possibilità di inserimento nelle guide lineari della diagnostica Industry 4.0 per il monitoraggio di vibrazioni e temperatura, integrabile in ogni attuatore elettrico come opzione per la rilevazione di eventuali situazioni anomale in fase di funzionamento e/o alarm per la manutenzione preventiva.

  • Sistemi lineari con Guide e Pattini

Le guide e i pattini sono a ricircolo di sfere ingabbiate per ottenere le migliori prestazioni in termini di velocità, carico e maggiore durata. Le guide lineari sono sempre isolate per evitare contaminazioni da polvere o residui di lavorazione. Autolubrificazione Opzionale.

  • Carro e testate

I carri di tutte le unità vengono ricavati da laminati in alluminio 6082 per poter offrire soluzioni adeguate ad ogni applicazione. Le testate vengono lavorate internamente e ricavate da estruso 6060.

  • Cinghie di estrema qualità

Le cinghie dentate sono in poliuretano rinforzato con inserti in acciaio e rivestimento superficiale del dente, per ridurre rumore ed attrito. Permettono velocità oltre i 5 m/sec

  • Viti a ricircolo di sfere

Varie tipologie di elevata qualità, rullate o rettificate con precisioni ISO-5 ed ISO-7.

  • Protezione

Spesso le guide lineari e soluzioni analoghe devono essere utilizzate in ambienti industriali con residui di lavorazione o polvere. E’ stato previsto un sistema protettivo per assi a cinghia ed a vite per evitare ogni eventuale contaminazione con l’ambiente esterno attraverso una lamina o grazie alla capacità del profilo di usare la cinghia come barriera per eventuale sporcizia

  • Carico Applicabile

La necessità di spostare carichi elevati, spesso, richiede l’utilizzo di assi lineari a doppia guida dotati di vite con chiocciola a ricircolo di sfere; nel caso di carichi sbilanciati sono previsti anche assi con guide ortogonali per dare maggiore rigidità torsionale al sistema.

COSA SONO LE GUIDE LINEARI MOTORIZZATE?

Un attuatore lineare è un sistema strutturale autoportante in grado di trasformare un moto circolare generato da un motore in un moto lineare lungo un asse e, così, produrre un movimento di spinta, tiro, sollevamento, abbassamento o inclinazione di un carico.

Tipologie principali

  •       a cinghia
  •       a pignone e cremagliera.
  •       a vite

I parametri per la selezione

  •       Dinamiche
  •       Lunghezza della corsa
  •       Precisione di posizionamento

I principali settori di applicazione

  •       automazione industriale
  •       asservimenti, traslazioni e pick & place in processi produttivi
  •       assemblaggio
  •       packaging, magazzini automatici e pallettizzazione

L’utilizzo più frequente degli attuatori prevede la loro combinazione in sistemi multi-asse di robotica cartesiana o come componenti integranti di macchine.

Basti infatti pensare ad applicazioni come le macchine a taglio piano, laser o al plasma, il carico e scarico di pezzi lavorati, l’asservimento dei centri di lavoro in una linea di produzione o lo spostamento di un robot industriale antropomorfo su un asse aggiuntivo esterno al fine di aumentarne il raggio d’azione.

Le guide e le unità lineari sono state progettate per rendere semplice l’installazione anche in combinazione con altri prodotti di SMART AUTOMATION. I nostri assi lineari possono anche essere utilizzati in ambienti polverosi o in presenza di residui di lavorazioni, grazie al sistema di protezione e/o isolamento delle parti in movimento. Tutte le nostre soluzioni lineari evitano la contaminazione e possono essere adeguatamente usate anche in ambienti umidi o nelle lavorazioni alimentari. In funzione delle dinamiche, della precisione  e delle dimensioni di ingombro la motorizzazione potrà essere in CC, Brushless o Stepper.
